POGO PIN konsepsyon ak pwosesis fabrikasyon
Ki jan yo chwazi yon PIN POGO apwopriye
1. Yon bon PIN POGO bezwen satisfè twa pwen sa yo:
① Bon jan kalite serye
② Pèfòmans ki estab
③ Satisfè kondisyon yo.
Livrezon an alè nan lòd trè enpòtan tou. Li pi bon pou ale nan manifakti konektè POGO PIN pou mennen ankèt. Echèl faktori a, solisyon siksè, ekipman pwosesis, kapasite pwodiksyon, ak kapasite R&D, tout afekte dirèkteman kalite pwodwi, kapasite livrezon, ak sipò teknik. Zhongzhengtian gen avantaj nan konplo a konsepsyon, pri pwodiksyon an mas, ak kapasite livrezon nan machandiz nan endistri an. Byenveni zanmi yo vin nan faktori a pou kominikasyon.
POGO PIN swiv twa, twa, ak kat prensip
1.40 pousan nan pwoblèm yo soti nan yon konsepsyon
Desen an nan fen devan an pa rezonab, ak fen dèyè a se initil (pa egzanp, bouch la Thimble pi wo pase avyon an plastik, espas zegwi PIN la se iregilye, elatriye).
2.30 pousan pwoblèm yo soti nan kominikasyon
Nan etap la byen bonè, kominikasyon an nan kondisyon teknik divès kalite pa t 'klè, ak itilizasyon aktyèl la nan pwodwi a pa t' klè, ki te tou youn nan rezon prensipal pou pwoblèm souvan (pa egzanp RF thimble yo itilize kòm thimble nan chaje a. bwat, wotè aktyèl la k ap travay pa matche ak desen an, distans sant la pa konfime, elatriye). Konprann kondisyon fonksyonèl kliyan an ak dimansyon aplikasyon an, epi li ka pi rezonab rekòmande espesifikasyon ak paramèt Pogo PIN;
3.30 pousan nan pwoblèm yo soti nan pwosesis la
Asanble a nan pwodwi a gen plizyè pwosedi, ak PIN POGO a irevokabl domaje akòz move operasyon nan pwosesis fabrikasyon an (pa egzanp bouch la domaje, objè etranje nan tiyo a, voye SMT, elatriye).
Entwodiksyon debaz POGO PIN
Poukisa POGO PIN gen yon estrikti bizote: Anba Plonje Pin Pogo a se nòmalman yon estrikti bizote. Fonksyon an nan estrikti a bizote se asire ke Pin Pogo a kenbe zegwi a (Plonje) an kontak ak miray ranpa a nan enteryè nan zegwi a (Tib) lè li ap travay pou ke aktyèl la sitou pase nan. Gold-plake zegwi (Plonje) ak zegwi (Tube) asire estabilite ak enpedans ki ba nan Pogo Pin.

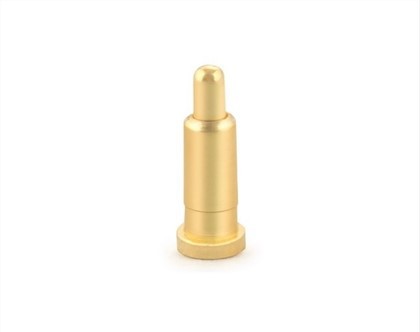

Poukisa POGO PIN itilize yon estrikti tèt wonn? Paske Pogo Pin anjeneral relativman ti, Elastisite ki nesesè yo pa tèlman fò. Si yo itilize li sou yon bank pouvwa oswa ekleraj, Elastisite a se kat oswa senksan gram oswa menm youn oswa de kilogram. Natirèlman, li se pi bon fè li plat. , Tèt la plat gen yon zòn kontak gwo, ak fòs li ase yo kraze kouch oksid la sou sifas la kontak fè li konplètman kontakte. Pifò nan tèt wonn yo itilize sou kask Bluetooth TWS ak mont entelijan braslè. Fòs elastik maksimòm lan pa depase 150 gram (fòs elastik nan ti bwat chaje a se ant 20-35gf), epi fòs elastik kontak ant sifas la ak sifas la pral gaye, ak kwiv la. kolòn nan fen kas ekoutè pa pral kase. Kouch oksid la pa ase, sa ki lakòz kontak ensifizan ak kontak pòv. Nan moman sa a, si yo itilize yon estrikti tèt wonn pou fè kontak pwen-a-sifas, fòs elastik la rasanble sou yon pwen, epi kontak la pral natirèlman pi plis ase.
Paramèt pèfòmans / paramèt pèfòmans
paramèt pèfòmans kle
A. Travay vòltaj: Mwens pase 12 Volts DC
B. Rated aktyèl: 1.0 Ampères /Pin
C. Tanperati travay: -40 degre a 85 degre.
D. Tanperati depo: 25 degre plis / -3 degre.
E. Imidite anviwònman travay: 10 pousan RH a 90 pousan RH
F. Durabilité (lavi): 10,000 sik.
G. Enpedans kontak: 200 mOhm Max. @k ap travay konjesyon serebral
(Pandan konjesyon serebral k ap travay: 200mOhm/Max)
Pwosesis fabrikasyon/制造工艺

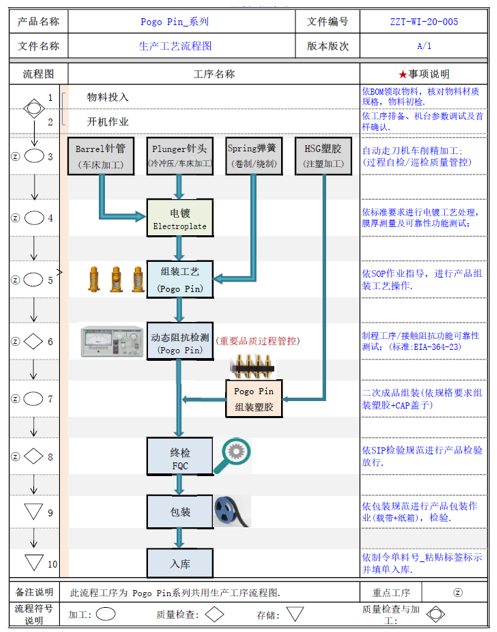

Metòd asanble pwodwi

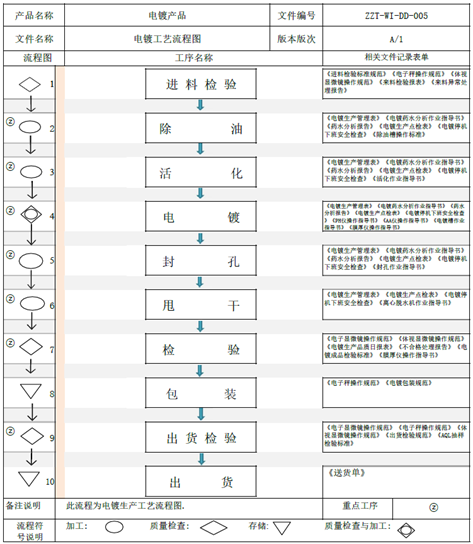

Koule pwosesis galvanoplastie
Ki paramèt yo bezwen konfime nan konsepsyon front-end
① Konfime distans ki soti nan tablo PCB la ak sifas kontak kolòn kòb kwiv mete nan fen kask (ki se wotè k ap travay nan POGO PIN la).
② Konfime distans ki soti nan tablo PCB la ak sifas plastik bwat chaje a (ki se, wotè maksimòm tib zegwi POGO PIN la, tib zegwi a pa dwe depase wotè sa a).
③ Konfime distans ki genyen ant sant zegwi PIN la ak sant sèk la
(Konfime gwosè chapo a lè tape pita, pou anpeche entèferans pandan patching SMT).
④ Konfime gwosè tablo PCB la ak espas ki anba tablo a
(Optimize ak amelyore pou POGO PIN).
PS: Dyamèt tablo PCB la rekòmande yo dwe 1.6mm, epi li rekòmande pou fè yon estrikti atravè tablo pou efè a pi bon epi li gen avantaj sa yo: ① Patch la pi fèm; ② Espas tib zegwi a ogmante, zegwi a pre-bourade plis, ak kontak la pi ase.
Poukisa yo ta dwe bizote anba a nan zegwi a: Si li se plat, aktyèl la pral fèt pa sezon prentan an, ki gen gwo kondisyon sou sezon prentan an, ak sezon prentan an tèlman mens ke li se fasil boule.
