Ki jan yo desine antèn ekoutè TWS la?
Kòm yon pati enpòtan nan modil Bluetooth la, antèn Bluetooth ekoutè TWS jwe tou yon wòl enpòtan nan ekoutè TWS la. Konsepsyon antèn Bluetooth la ak konvnab li yo ak kask ede amelyore kalite transmisyon kominikasyon Bluetooth, kidonk amelyore eksperyans itilizatè aktyèl la.
Pami ekoutè aktyèl TWS yo, antèn Bluetooth lajman itilize yo sitou divize an kat kalite, sètadi antèn PCB bor, antèn FPC, antèn seramik, ak antèn LDS. Fwa sa a, I Love Audio Network pral pataje wòl, kalite, ak chwa konsepsyon antèn Bluetooth ekoutè TWS a soti nan twa aspè: enpòtans antèn la nan kas ekoutè TWS a, entwodiksyon antèn Bluetooth ekoutè TWS la, ak fason yo chwazi. konsepsyon ekoutè TWS la.
1. enpòtans ki genyen nan antèn ekoutè TWS
Soti nan radyo ansyen alamòd ak oratè entelijan kounye a, soti nan "gwo frè" ak smartphones, soti nan kask Bluetooth tradisyonèl ak kask TWS vre san fil. Nan devlopman nan teknoloji konsomatè elektwonik, antèn la se yon firmwèr enpòtan. Avèk nesans la nan konsèp la nan entènèt la nan tout bagay, wòl nan antèn la se menm pi enpòtan pou kay entelijan, machin entelijan, ak aparèy entelijan pou mete yo konekte youn ak lòt epi kontwole pa yon sèl machin.
Ekoutè TWS yo se ekoutè True Wireless Stereo. Metòd itilizasyon prensipal la se konekte ak aparèy mobil tankou telefòn mobil ak òdinatè atravè frekans radyo Bluetooth ak Lè sa a, transmèt enfòmasyon odyo nan kas ekoutè yo, ak Lè sa a, dekode ak pwodiksyon yo sou fen ekoutè a.
Nan pwosesis sa a, antèn Bluetooth oblije aji kòm yon "gwo kay won" pou kominike ant de pati yo ak fè travay yo nan voye ak resevwa. Se poutèt sa, nan ekoutè a TWS, chip Bluetooth la ak antèn Bluetooth konpleman youn ak lòt, konsa tankou reyalize lèktur mizik san fil transmèt epi evite chenn yo nan fil.
2. yon ti rale de TWS kit Bluetooth antèn
Kòm yon firmwèr enpòtan nan ekoutè a TWS, devlopman aktyèl la nan antèn Bluetooth se relativman matirite. Gen sitou kat kalite PCB abò antèn, FPC, seramik, ak LDS. Konsidere aparans nan pwodwi ekoutè TWS, kondisyon bann frekans, ak pri yo chwazi kalite antèn ki pi apwopriye.

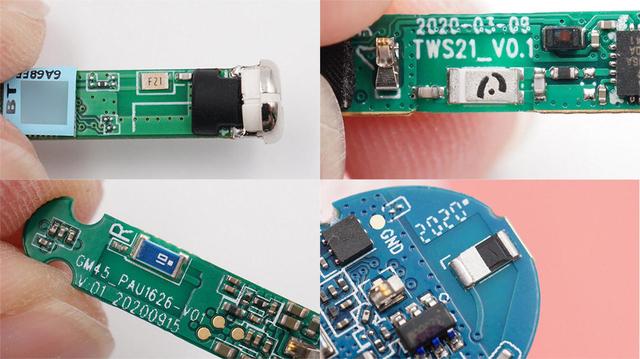

PCB abò antèn
Kòm non an sijere, antèn PCB abò a se yon kalite antèn ki trase dirèkteman sou tablo PCB la. Li se lajman ki itilize nan tablo sikwi modil sèl-frekans tankou modil Bluetooth, modil WIFI, ak modil ZIGBEE. Nan ekoutè TWS, akòz limit volim, aplikasyon antèn Bluetooth abò a relativman ra.
Antèn PCB abò yo ka fèt ak aplike pa founisè nan tablo PCB, ki ekivalan a pati sikwi tablo a.
Avantaj: PCB abò antèn la pa gen okenn bezwen pou debogaj miltip, epi yo ka dirèkteman trase sou PCB la san yo pa koute.
Dezavantaj: Zòn ki nesesè yo se gwo, dirèktivite a se relativman sèl, sèlman apwopriye pou yon gwoup frekans sèl, konsistans nan diferan pakèt antèn se relativman pòv, ak kapasite nan anti-entèferans se pòv.

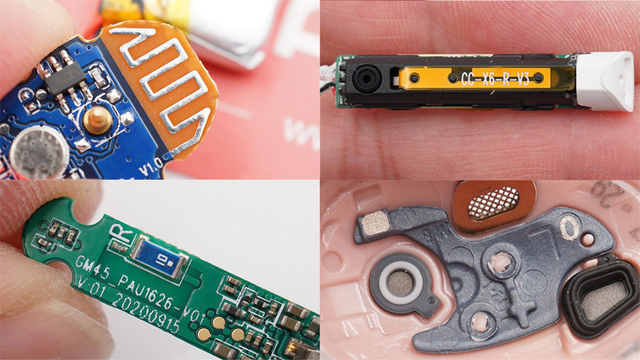

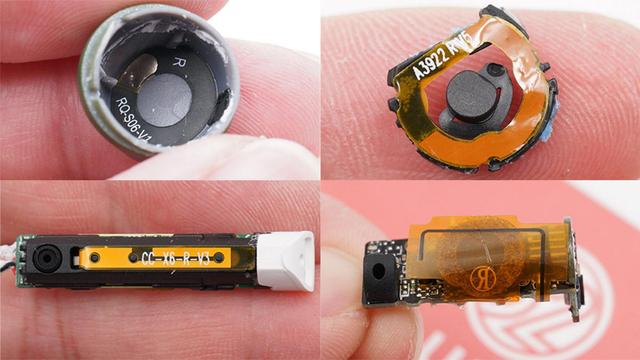

FPC antèn
Antèn FPC a te evolye soti nan antèn PCB abò a. Akòz limit volim nan headset TWS a, espas ki la sou mèr entèn la pa ka akomode antèn la. Antèn FPC a ekivalan a pran kous la antèn soti nan PCB a epi sèvi ak lòt metal ekstèn pou fè antèn la yon eleman separe. Se konsa, li ka pi byen plase nan espas entèn nan kask TWS la.
FPC antèn ka reyalize pa faktori tablo PCB nan tablo a mou ak materyèl fleksib.
Avantaj: Aplikab pou pifò ti pwodwi elektwonik, bann frekans ki ka fè yo tou rich, pèfòmans lan pi bon, ak pri a pi ba.
Dezavantaj: Chak pwodwi bezwen endividyèlman debogaj ak manyèlman patched.

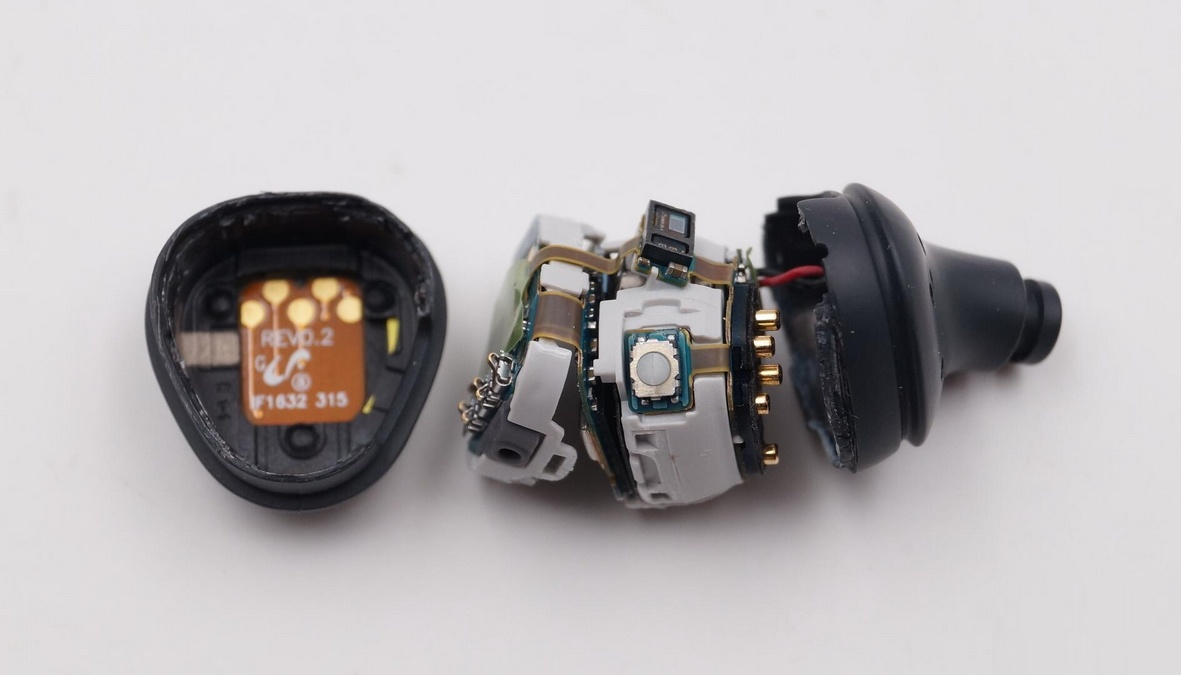

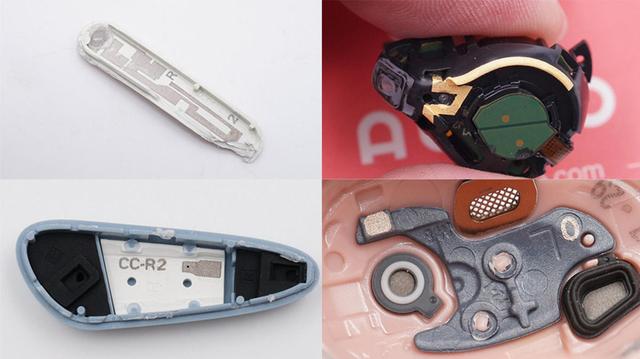

LDS antèn
Antèn LDS la se yon amelyorasyon plis nan antèn FPC. Malgre ke antèn la FPC te kapab sèvi ak espas entèn nan kask la nan yon gwo limit, li toujou bezwen yon avyon plat tache li.
Antèn LDS la sèvi ak teknoloji bòdi dirèk lazè, ki sèvi ak teknoloji lazè pou fòme dirèkteman modèl antèn metal sou parantèz, plak kouvèti, elatriye, ki ka lasered sou sifas iregilye andedan kas ekoutè yo, plis itilize espas entèn ekoutè yo.
Konpayi fabrikasyon antèn LDS pou pwosesis lazè, teknoloji lazè, ak teknoloji galvanoplastie ka sipòte li.
Avantaj: Tout direksyon yo ka sipòte epi yo gen gwo akseptasyon.
Dezavantaj: pri a pi chè, e gen kondisyon espesyal pou materyèl sifas ekstèn pwodwi a.
Antèn seramik
Antèn seramik la se yon lòt pwodwi antèn ki lajman itilize nan aparèy modil Bluetooth. Li te rele apre itilize nan kokiy seramik. Li se sitou divize an de kalite: blòk antèn seramik ak milti-kouch antèn seramik.
Antèn seramik esansyèl la se enprime pati metal la nan antèn la sou sifas la seramik vit, epi yo ka enprime antèn nan seramik milti-kouch sou chak kouch seramik dyelèktrik selon kondisyon yo ki konsepsyon, kidonk diminye gwosè a nan antèn la.
Avantaj: Ti gwosè, aplikasyon fasil, pri ki ba, bon pèfòmans, epi sèlman pran yon ti espas.
Dezavantaj: Kondisyon yo pou zòn nan clearance yo relativman wo, direksyon an se relativman sèl, e gen kondisyon pou pozisyon an plasman.

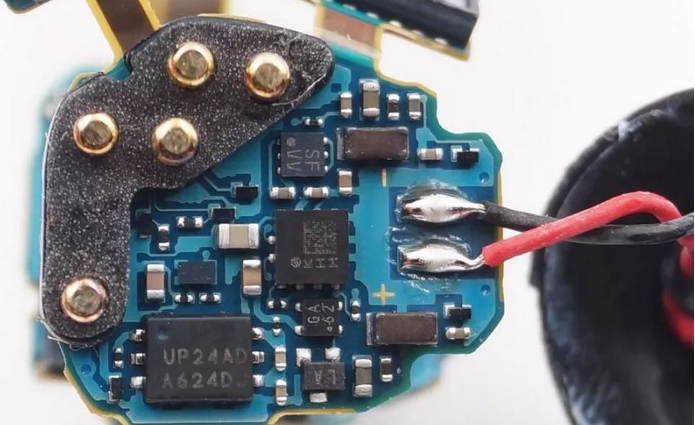

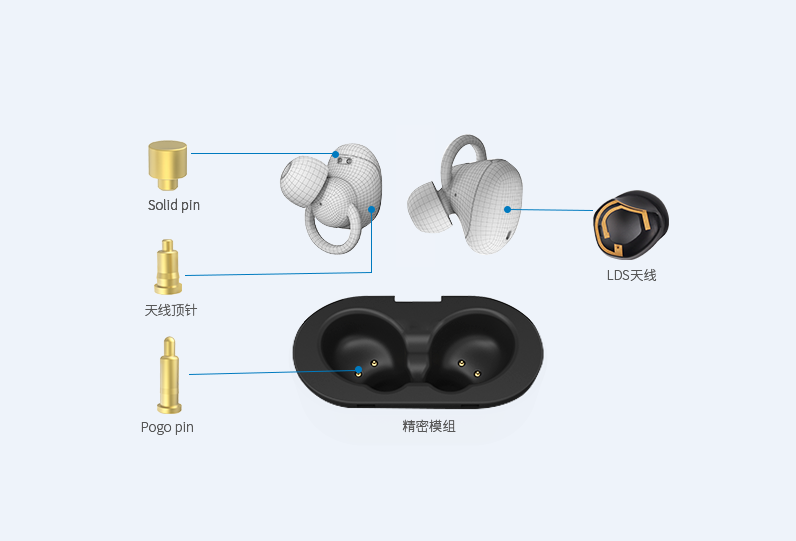

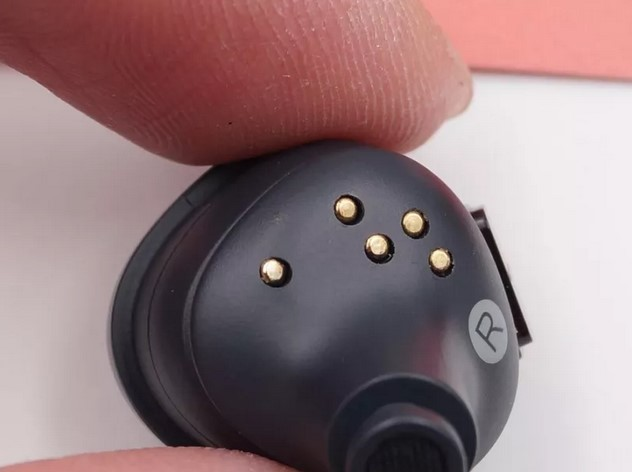

Pogo Pin antèn
Ki jan yo chwazi antèn nan dwa
Teyorikman pale, an tèm de pri, PCB ak FPC antèn koute mwens, antèn seramik yo modere, ak antèn LDS yo pi chè; ak an tèm de itilizasyon espas, antèn LDS yo pi fleksib epi yo ka fè tout itilizasyon espas entèn nan kask la.
An tèm de pèfòmans, kapasite yo voye ak resevwa nan antèn ekstèn yo jeneralman pi bon pase sa yo ki antèn bati-an. Headsets TWS yo fèt ak antèn entegre akòz kontrent volim ak kondisyon portabilite. Pèfòmans lan se relativman menm jan an, epi li nesesè yo konsidere konplè yon varyete de faktè yo chwazi yon antèn apwopriye.
Konsepsyon antèn Bluetooth nan headset TWS a afekte kalite transmisyon kominikasyon Bluetooth, ki an vire afekte eksperyans itilizatè aktyèl la. Seleksyon an nan yon antèn Bluetooth afekte pa anpil faktè tankou pèfòmans, gwoup frekans, pri, ak espas pou itilize. Se sèlman lè w konsidere kondisyon espesifik pwodwi yo ak senaryo itilizasyon, epi chwazi yon antèn apwopriye, ka pèfòmans maksimòm pwodwi a dwe egzèse.
Rezime
Eksperyans itilizatè aktyèl la nan kas ekoutè TWS mande pou sipèpozisyon anpil faktè yo nan lòd yo prezante yon efè pafè. Kòm eleman prensipal nan antèn Bluetooth headset TWS la, li aji kòm yon pon pou kominike ant headset TWS ak aparèy mobil epi li bay garanti pou estabilite koneksyon Bluetooth nan headset TWS ak bon jan kalite transmisyon bon jan kalite son.
Kounye a, prensipal pwodwi antèn Bluetooth yo itilize nan ekoutè TWS sou mache a sitou gen ladan antèn PCB bor, antèn FPC, antèn seramik, ak antèn LDS. Chak nan kat pwodwi yo gen avantaj ak dezavantaj epi yo bezwen konsidere an tèm de pèfòmans, gwoup frekans, pri, espas itilizasyon, elatriye, konsa tankou yo chwazi pwodwi antèn ki pi apwopriye ak amelyore pèfòmans ak compétitivité nan pwodwi a.
Popilarite a nan ekoutè TWS te byen vit kondwi ajou nan chenn endistri ki gen rapò. Avans nan modil Bluetooth, teknoloji Bluetooth, antèn, ak teknoloji ki gen rapò asire estabilite koneksyon, bon jan kalite son, ak lòt aspè nan pèfòmans. Aktyèl ekoutè TWS yo raman fè eksperyans dekoneksyon nan etap nan byen bonè nan devlopman, ak bon jan kalite a son te domaje ak pwoblèm yo lèktur tanzantan yo te kòmanse rive nan yon distans twa oswa senk mèt, ki te efektivman amelyore eksperyans itilizatè aktyèl la itilizatè a.
