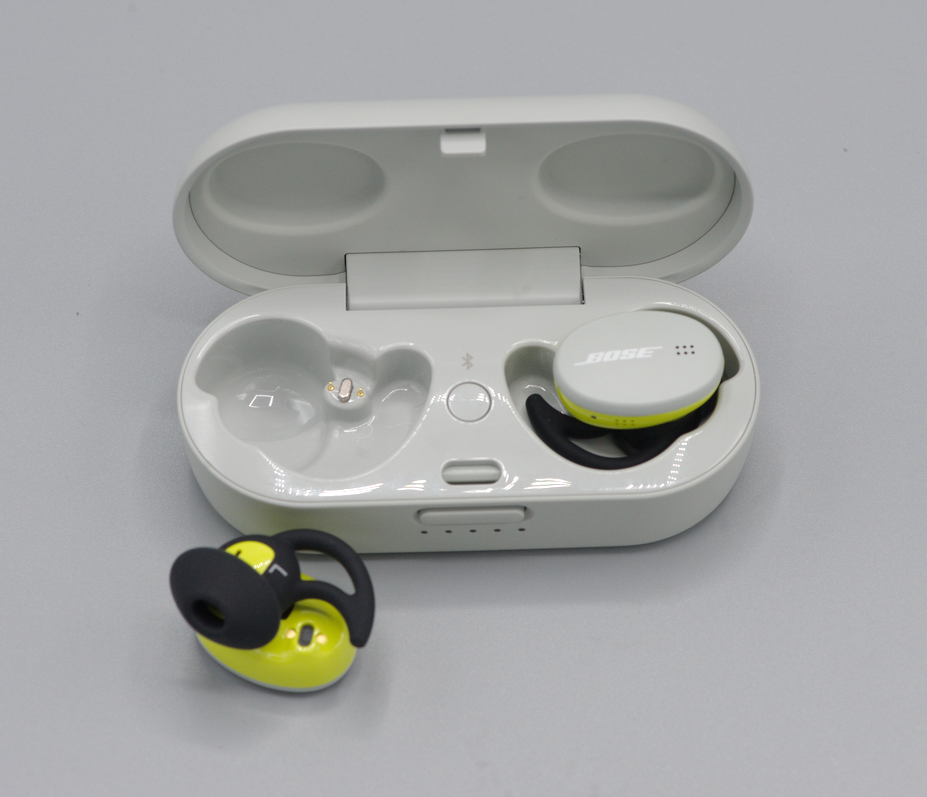

Entwodiksyon antèn True Wireless (TWS) Bluetooth Headset
Nan dènye ane yo, mache ekoutè Bluetooth vre san fil (TWS) te trè cho, ak plizyè manifaktirè telefòn mobil yo te lanse pwòp pwodwi ekoutè TWS yo; li se ase yo montre enpòtans ki tache ak mache sa a. Nan dènye atik la, nou te entwodwi peny chaje nan lòj la chaje nan ekoutè a vre san fil (TWS). Jodi a, nou pral yon ti tan prezante pati antèn la. Nou pral diskite sou enpòtans ki genyen nan antèn nan kask TWS a, entwodiksyon antèn Bluetooth nan kask TWS a, ak ki jan yo chwazi twa lè w ap desine kask TWS la. Nan yon sèl aspè, pataje wòl, kalite, ak chwa konsepsyon nan antèn Bluetooth ekoutè TWS la.
Enpòtans antèn TWS ekoutè
Soti nan radyo ansyen alamòd ak oratè entelijan aktyèl yo, soti nan "gwo frè" ak smartphones, soti nan kask Bluetooth tradisyonèl ak kask TWS vre san fil. Nan devlopman nan teknoloji konsomatè elektwonik, antèn la se yon firmwèr enpòtan. Avèk nesans konsèp Entènèt la nan tout bagay, wòl antèn la se menm pi enpòtan pou kay entelijan, machin entelijan, ak aparèy entelijan pou mete yo konekte ak kontwole pa yon sèl machin.
Ekoutè TWS yo se ekoutè True Wireless Stereo. Metòd itilizasyon prensipal la se konekte ak aparèy mobil tankou telefòn mobil ak òdinatè atravè frekans radyo Bluetooth ak Lè sa a, transmèt enfòmasyon odyo nan kas ekoutè yo, ak Lè sa a, dekode ak pwodiksyon yo sou fen ekoutè a. Nan pwosesis sa a, antèn Bluetooth oblije aji kòm yon "gwo kay won" pou kominike ant de pati yo ak fè travay yo nan voye ak resevwa. Se poutèt sa, nan ekoutè a TWS, chip Bluetooth la ak antèn Bluetooth konpleman youn ak lòt, reyalize lèktur mizik san fil transmèt epi evite chenn yo nan fil.
TWS headset Bluetooth antèn entwodiksyon

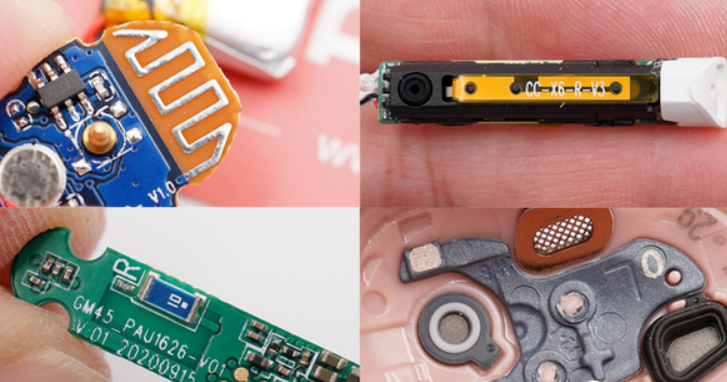

Kòm yon firmwèr enpòtan nan headset TWS a, devlopman aktyèl la nan antèn Bluetooth se relativman matirite. Gen sitou kat kalite PCB sou tablo antèn, FPC, seramik, ak LDS. Konsidere aparans nan pwodwi ekoutè TWS, kondisyon bann frekans, ak pri yo chwazi kalite antèn ki pi apwopriye.

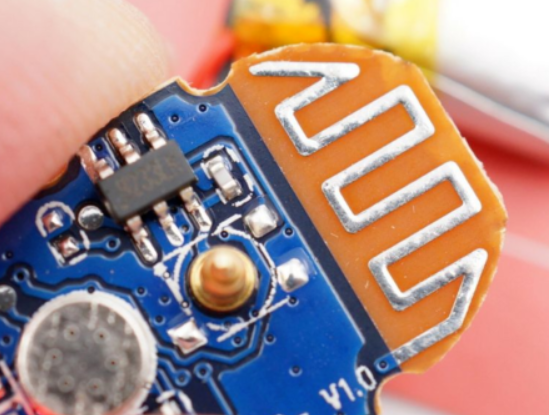

1. PCB sou tablo antèn
Kòm non an sijere, antèn PCB abò a se yon kalite antèn ki trase dirèkteman sou tablo PCB la. Li se lajman ki itilize nan tablo sikwi modil sèl-frekans tankou modil Bluetooth, modil WIFI, ak modil ZIGBEE. Nan ekoutè TWS, akòz limit volim, aplikasyon antèn Bluetooth abò a relativman ra.
Antèn PCB abò yo ka fèt ak aplike pa founisè nan tablo PCB, ki ekivalan a pati sikwi tablo a.
Avantaj: PCB abò antèn la pa bezwen plizyè debogaj, epi yo ka trase dirèkteman sou PCB la san yo pa koute.
Dezavantaj: Zòn ki nesesè yo se gwo, direksyon an se relativman sèl, sèlman apwopriye pou yon gwoup frekans sèl, konsistans nan diferan pakèt antèn se relativman pòv, ak kapasite nan anti-entèferans se pòv.

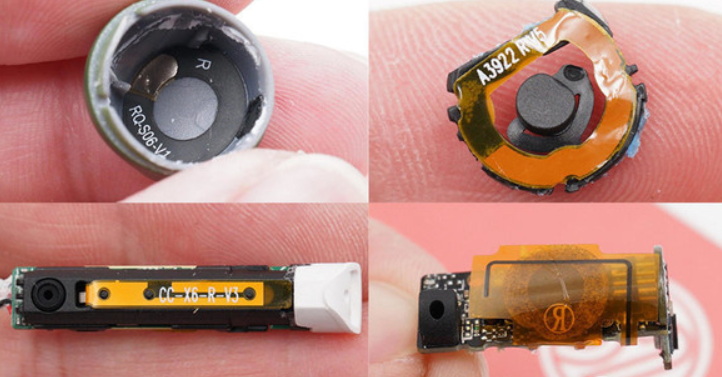

2. FPC antèn
Antèn FPC a te evolye soti nan antèn PCB abò a. Akòz limit volim nan headset TWS a, espas ki la sou mèr entèn la pa ka akomode antèn la. Antèn FPC a ekivalan a pran kous la antèn soti nan PCB a epi sèvi ak lòt metal ekstèn pou fè antèn la yon eleman separe. Se konsa, li ka pi byen plase nan espas entèn nan kask TWS la.
FPC antèn ka reyalize pa faktori tablo PCB nan tablo a mou ak materyèl fleksib.
Avantaj: Aplikab pou pifò ti pwodwi elektwonik, bann frekans ki ka fè yo tou rich, pèfòmans lan pi bon, ak pri a pi ba.
Dezavantaj: Chak pwodwi bezwen endividyèlman debogaj ak manyèlman patched.

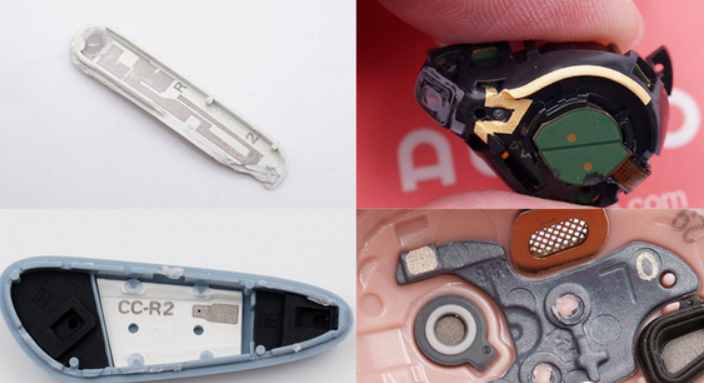

3. LDS antèn
Antèn LDS la se yon amelyorasyon plis nan antèn FPC. Malgre ke antèn la FPC te kapab sèvi ak espas entèn nan kask la nan yon gwo limit, li toujou bezwen yon avyon plat tache li.
Antèn LDS la sèvi ak teknoloji bòdi dirèk lazè, ki sèvi ak teknoloji lazè pou fòme dirèkteman modèl antèn metal sou parantèz, plak kouvèti, elatriye, ki ka lazè sou sifas iregilye andedan kask yo, plis itilize espas entèn ekoutè yo.
Konpayi fabrikasyon antèn LDS pou pwosesis lazè, teknoloji lazè, ak teknoloji galvanoplastie ka sipòte li.
Avantaj: Tout direksyon yo ka sipòte epi yo gen gwo akseptasyon.
Dezavantaj: pri a pi chè, e gen kondisyon espesyal pou materyèl sifas ekstèn pwodwi a.

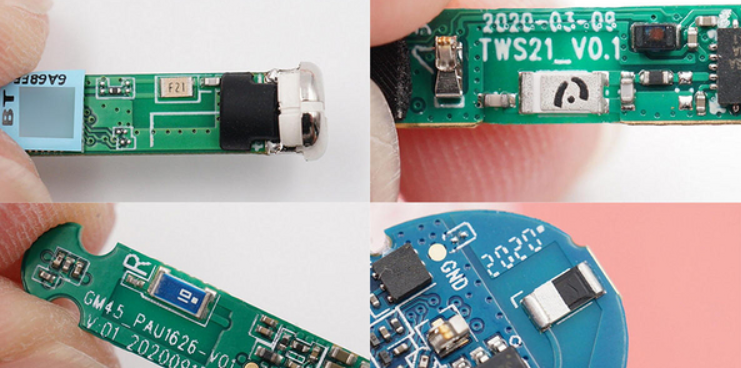

4. Antèn seramik
Antèn seramik la se yon lòt pwodwi antèn ki lajman itilize nan aparèy modil Bluetooth. Li te rele apre itilize nan kokiy seramik. Li se sitou divize an de kalite: blòk antèn seramik ak milti-kouch antèn seramik.
Antèn seramik blòk la se enprime pati metal la nan antèn la sou sifas la seramik vit, ak antèn seramik milti-kouch la ka enprime sou chak kouch seramik dyelèktrik selon kondisyon yo ki konsepsyon, kidonk diminye gwosè a nan antèn la.
Avantaj: ti gwosè, aplikasyon fasil, pri ki ba, bon pèfòmans, epi sèlman pran yon ti espas.
Dezavantaj: Kondisyon yo pou zòn nan clearance yo relativman wo, direksyon an se relativman sèl, e gen kondisyon pou pozisyon an plasman.
Nou te aprann nan demantèlman anvan an nan ekoutè TWS ke akòz limit volim, PCB abò antèn yo relativman raman itilize nan ekoutè TWS. Chwazi selon bezwen yo nan pwodwi ou yo, pa gen okenn kalite fiks nan itilize.
Ki jan yo chwazi antèn nan dwa
Teyorikman pale, an tèm de pri, PCB ak FPC antèn koute mwens, antèn seramik yo modere, ak antèn LDS yo pi chè; ak an tèm de itilizasyon espas, antèn LDS yo pi fleksib epi yo ka fè tout itilizasyon espas entèn nan kask la.
An tèm de pèfòmans, kapasite yo voye ak resevwa nan antèn ekstèn yo jeneralman pi bon pase sa yo ki antèn bati-an. Headsets TWS yo fèt ak antèn entegre akòz kontrent volim ak kondisyon portabilite. Pèfòmans la se relativman menm jan an, epi li nesesè yo konsidere konplè yon varyete de faktè yo chwazi yon antèn apwopriye.
Konsepsyon antèn Bluetooth nan headset TWS afekte bon jan kalite transmisyon kominikasyon Bluetooth, ki an vire afekte eksperyans itilizatè aktyèl la. Seleksyon an nan antèn Bluetooth afekte pa anpil faktè tankou pèfòmans, gwoup frekans, pri, ak espas itilizasyon. Se sèlman lè w konsidere kondisyon espesifik pwodwi yo ak senaryo itilizasyon, epi chwazi yon antèn apwopriye, ka pèfòmans maksimòm pwodwi a dwe egzèse.
