Koulye a, plis ak plis moun te achte machin pou transpò, vwayaj long distans, ak livrezon nan machandiz, ki ka di yo se yon pati nan lavi. Moun yo pase plis ak plis tan nan machin nan epi pafwa itilize telefòn mobil yo pou gade videyo oswa limen òdinatè a pou travay biwo nan machin nan. Kòm moun rete pi lontan nan machin nan, plato machin nan ka chaje telefòn mobil, laptops, ak lòt ekipman biwo nan machin nan. Natirèlman, li enpòtan menm jan ak yon trezò chaje, epi li se yon akseswar endispansab ak enpòtan pou chak pwopriyetè machin.
Se plato machin nan mete nan Jack sigarèt la pi lejè, Powered by batri machin nan, pwodiksyon machin nan 12V, pwodiksyon kamyon an 24V, ak plato machin nan konvèti vòltaj la 5V / 9V / 10V / 12V akseptab nan telefòn mobil lan, elatriye. gwo pouvwa chajè machin yo kapab tou mache pa bati-an Buck-boost ranfòse vòltaj la a 15V ak 20V chaje telefòn mobil ak laptops. Ba-pouvwa chajè machin anjeneral itilize yon achitekti etap-desann, ki ka rankontre jeneral chaje telefòn mobil. Pou egzanp, sa ki annapre yo se de kalite gwo pouvwa chajè machin ranfòse.
Avèk ogmantasyon sibstansyèl nan pouvwa a chaje nan telefòn mobil yo, atravè konstriksyon an wo-efikasite ak gwo-pouvwa synchrone buck-boost sikwi, pouvwa pwodiksyon an nan plato machin lan te tou swiv tras yo nan plato a. Pouvwa pwodiksyon an te rive nan 100W, limit siperyè USB PD3. itilizasyon nòmal nan òdinatè a.

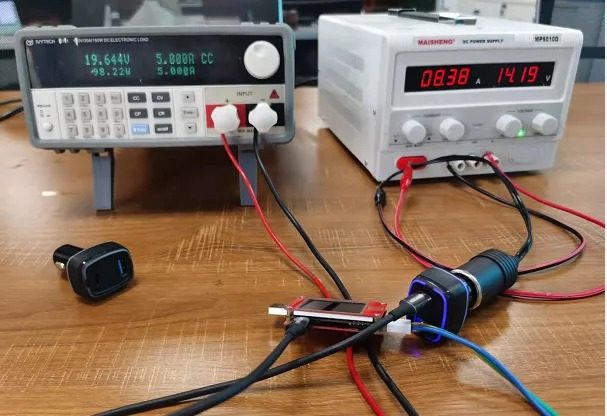

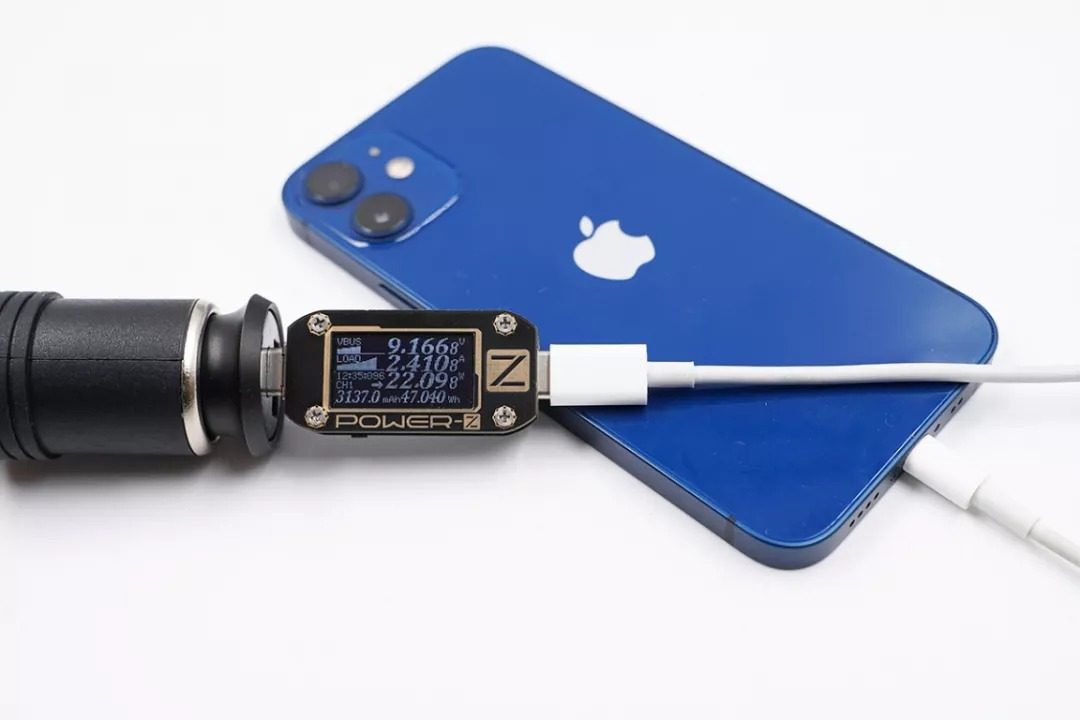

Rezo tèt chaje a teste nouvo kontwolè SW7203 bidirectionnelle synchrone buck-boost te lanse pa Zhirong. Tès la adopte opinyon 12V, ak pwodiksyon ogmantasyon se 20V5A pou simulation sèn nan chaje 100W nan yon kaye. D 'aktyèl la nan panèl la ekspozisyon batri analòg te rive nan 8.7A, ki vle di ke lè nou itilize yon plato machin gwo pouvwa chaje kaye ak telefòn mobil nan machin nan, aktyèl la maksimòm ka fèmen nan limit la anwo nan aktyèl pwodiksyon an. nan brikè sigarèt la nan 10A. Sa ki anba la a se yon tès 100W pou chaj machin ki gen gwo pouvwa ranpli objè a.
Avèk popilarite USB PD, anpil mak te lanse chajè machin ki sipòte pwodiksyon 100W. Atravè demantèlman chajè machin divès kalite atravè rezo tèt chaje a, chajè machin sa yo tout sèvi ak thimbles segondè-aktyèl olye pou yo tradisyonèl yo san eksepsyon. Prentan pozitif.
Se konsa, sa ki benefis ki genyen nan lè l sèvi avèk yon gwo-aktyèl kouto olye pou yo yon sezon prentan? Li ka fè anpil manifaktirè abandone itilizasyon poto prentan pozitif. Thimble-wo aktyèl la dwe gen anpil avantaj pou manifaktirè yo pral sèvi ak li unaniment. Sa ki anba la yo se itilizasyon aktyèl la nan thimbles ak de estrikti diferan.

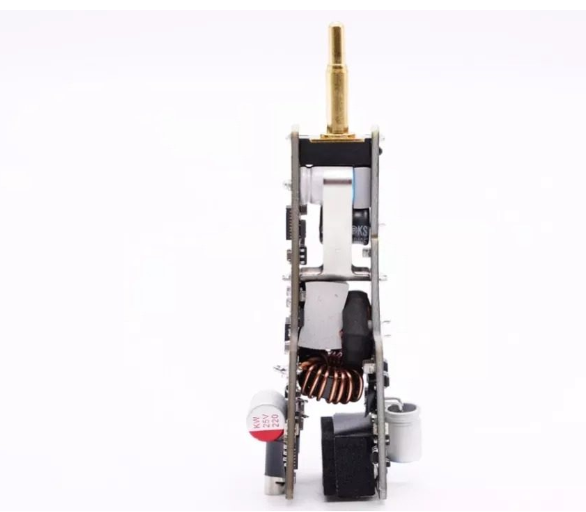

Chargeur machin 160W la gen yon sikwi pou ranfòse pwodiksyon 100W ak de sikwi endepandan etap-desann, yon total twa pwodiksyon endepandan, bay yon pouvwa pwodiksyon 100W plis 30W plis 30W. Li ka wè nan demonte a ke plato machin nan sèvi ak yon konbinezon de ankadreman sikwi miltip soude, ak de pi gwo ankadreman sikwi yo konekte nan ti plak la nan kouto pozitif la.
Paske plato machin ki gen gwo pouvwa a gen yon kous pou ranfòse Buck-Boost, gen anpil eleman ak konsepsyon an pi konplike. Anjeneral, PCB miltip yo konbine ak soude andedan. Soude kouto a ak yon ti tablo ka, sou yon bò, ranje ak sipòte estrikti a nan tablo sikwi entèn la. Nan lòt men an, chalè a ki te pwodwi pa kouto pozitif la lè yon gwo aktyèl koule kapab tou gaye nan PCB a pou fè pou evite tanperati ki wo nan afekte pèfòmans nan sezon prentan anndan an nan POGO PIN la.

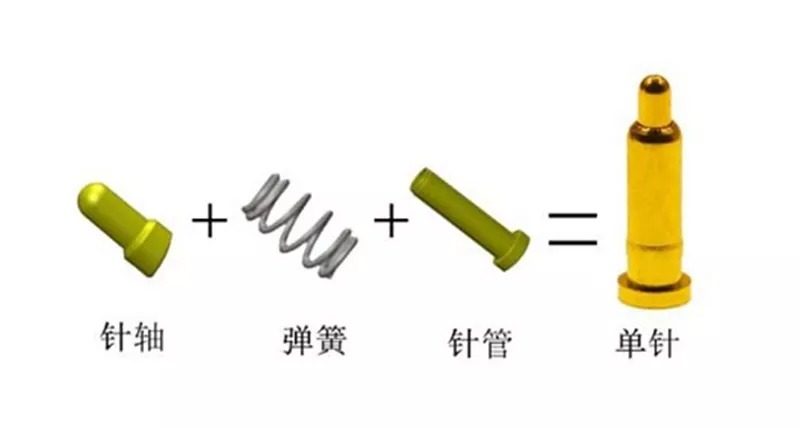

Thimble ki wo-aktyèl yo itilize pou poto pozitif nan plato machin lan konsiste de twa pati, ki divize an yon arbr zegwi solid, ki bay yon sezon prentan elastik, ak yon tib zegwi koki. Mete sezon prentan an ak arbr zegwi a nan tib zegwi a, ak Lè sa a, rivet tèt la nan tib zegwi a pou ranje arbr zegwi a pou pwodwi yon ti. Pami yo, tèt la Thimble se solid, ak koki a se epè-ranpa, ak gwo fòs mekanik ak kapasite koule. Aktyèl la ap koule soti dirèkteman nan arbr zegwi a ak tib zegwi pandan tout pwosesis la, ak kontak dirèk la pa pase nan sezon prentan an, ki evite pwoblèm nan nan chofaj sezon prentan ak aje.
Ak gwo-kouran PIN yo tout epè lò-plake, ak bon kontak ak rezistans mete, mi epè ak epè lò-plake, ak rezistans ki ba. Anplis, kouch an lò-plake pa pral oksidasyon anba kondisyon tanperati ki wo epi li gen yon lavi sèvis long. Li se metòd koneksyon pozitif pi pito pou chajè machin-wo fen gwo pouvwa.
