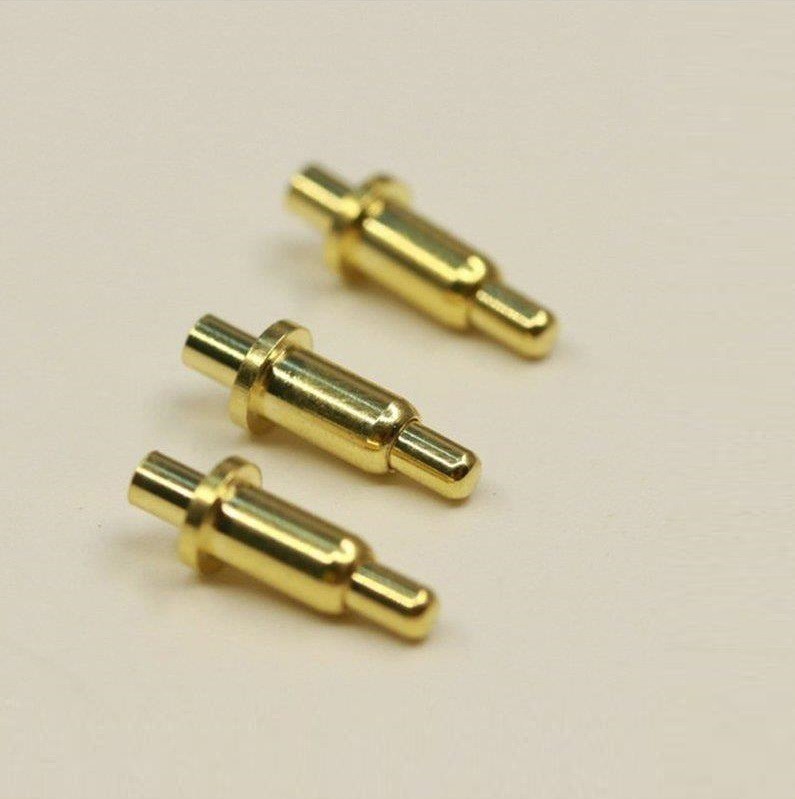

A pogo pinoswaprentan-chaje PINse yon kalite mekanis konektè elektrik ki itilize nan anpil aplikasyon elektwonik modèn ak endistri tès elektwonik. Yo itilize yo pou durability amelyore yo sou lòt kontak elektrik ak rezistans nan koneksyon elektrik yo nan chòk mekanik ak Vibration.
Non anpogo pinsoti nan resanblans peny lan nan yon baton pogo - prentan an helicoïdal entegre nan peny la aplike yon fòs nòmal konstan sou do a nan reseptak la kwazman oswa plak kontak, kontrekare nenpòt mouvman vle ki ta ka otreman lakòz yon koneksyon tanzantan. Prentan hélicoïdal sa a fè pogo pins inik paske pifò lòt kalite mekanis peny itilize yon sezon prentan cantilever oswa manch ekspansyon.
Yon chemen koneksyon konplè mande pou yon reseptak kwazman pou peny lan angaje, ki rele asiboswapeyi. Yon sib pogo konsiste de yon sifas metal plat oswa konkav, ki, kontrèman ak broch yo, pa gen okenn pati k ap deplase. Sib yo ka konpozan separe nan asanble a konektè konplè, oswa nan ka a nan tablo sikwi enprime, tou senpleman yon zòn plake nan tablo a.
Prentan-chaje broch yo se pati presizyon fabrike ak yon pwosesis vire ak vire ki pa mande pou yon mwazi, kidonk pèmèt pwodiksyon an nan pi piti kantite nan yon pri ki pi ba.
Estrikti
Yon peny debaz ki chaje ak sezon prentan konsiste de 3 pati prensipal: aplonje, barik, epiprentan. Lè fòs aplike nan peny la, sezon prentan an konprese ak plonje a deplase andedan barik la. Fòm barik la kenbe plonje a, sa ki anpeche sezon prentan an pouse l deyò lè peny lan pa fèmen an plas.
Nan desen an nan kontak elektrik, se yon sèten kantite friksyon oblije kenbe yon konektè an plas epi kenbe fini an kontak. Sepandan, gwo friksyon se endezirab paske li ogmante estrès ak mete sou sous dlo yo kontak ak lojman. Kidonk, yon fòs nòmal egzak, tipikman alantou 1 newton, oblije jenere friksyon sa a. Depi yon peny ki chaje prentan bezwen gen yon ti espas ant plonje a ak barik pou li ka glise fasil, dekoneksyon momantane ka rive lè gen vibrasyon oswa mouvman. Pou kontrekare sa a, piston an anjeneral gen yon ti enklinezon asire yon koneksyon kontinyèl.
Anpil manifaktirè yo te kreye varyasyon propriétaires yo sou konsepsyon sa a, pi souvan pa varye koòdone ki genyen ant plonje a ak sezon prentan. Pou egzanp, yo ka ajoute yon boul ant de konpozan yo, oswa plonje a ka gen yon pwent angle oswa countersunk.
Plonje a ak barik nan broch pogo anjeneral sèvi ak kwiv oswa kwiv kòm yon materyèl de baz sou ki yon kouch mens nan nikèl aplike.
Kòm komen nan konektè elektrik, manifaktirè yo souvan aplike yon plak an lò ki amelyore durability la ak rezistans kontak.
Sous yo anjeneral te fè nan alyaj kòb kwiv mete oswa asye prentan.
Prentan-chaje konektè yo itilize pou yon gran varyete aplikasyon, nan tou de elektwonik endistriyèl ak konsomatè:
Konektè tablo a tablo (anjeneral pèmanan)
Konektè ki pwoteje antre nan aparèy konsomatè yo, tankou mont entelijan, òdinatè rezistan
Tèminal batri sou laptops
Chajman mayetik oswa konektè siyal, pa egzanp waf pou laptop, ak chajè(gade§ Konbinezon ak leman)
Konektè segondè-frekans, egzanp antèn, konektè pou kontwole
Tès tablo sikwi enprime
Tès sikwi entegre
Tès nan sikwi
Tès batri
Lòt tès elektwonik
Aranjman Connector
Gade tou:Konektè elektrik
Lè broch pogo yo itilize nan yon konektè, yo anjeneral ranje nan yon etalaj dans, konekte anpil nœuds endividyèl nan de sikwi elektrik. Yo souvan jwenn nan ekipman tès otomatik nan fòm lan nan yon kabann nan klou, kote yo fasilite koneksyon an rapid, serye nan aparèy yo anba tès (DUTs).[10]Nan yon sèl konfigirasyon trè wo dansite, etalaj la pran fòm lan nan yon bag ki gen dè santèn oswa dè milye de broch pogo endividyèl; aparèy sa a pafwa refere li kòm yonpogo Tower.
Yo ka itilize tou pou plis koneksyon pèmanan, pa egzanp, nan sipèkonpitè Cray-2.
Lè yo itilize nan aplikasyon ki pi wo a, pogo broch yo dwe fèt ak anpil atansyon pou pèmèt non sèlman gwo fyab atravè anpil sik kwazman / dekonekte, men tou transmisyon segondè-fidelite siyal elektrik yo. Broch yo dwe difisil, men plake ak yon sibstans (tankou lò) ki bay kontak serye. Nan kò zen an, plonje a dwe fè bon kontak elektrik ak kò a pou prentan ki pi wo-rezistans lan pote siyal la (ansanm ak inductance endezirab ke sezon prentan an reprezante). Desen an nan broch pogo yo dwe itilize nan sikwi matche ak enpedans se ekstrèmman difisil; pou kenbe enpedans karakteristik kòrèk la, broch yo pafwa ranje ak yon sèl peny siyal-pote antoure pa kat, senk, oswa sis broch tè.
