Osi bonè ke 2014-2016, kèk konpayi odyo te lanse premye jenerasyon an nan vrèman san fil sou mache a, men yo te gen kèk pwoblèm ak koneksyon Bluetooth, mikwofòn, batri, elatriye. Nan 2016, Apple ofisyèlman anile jack la 3.5mm odyo sou seri a iPhone 7 ak te lanse yon nouvo pwodwi, Apple AirPods, ki ka fèt san pwoblèm ak iPhone, iPad, ak MacBooks nan segonn, ak koneksyon an san pwoblèm nan Bluetooth se etonan. Enkwayab degre.
Le pli vit ke Airpods te lanse, solisyon sa a ak teknoloji transfè doub-chanèl ak chaje ka byen vit mennen mache a. Pou yon ti tan, Vre Wireless Stereo Kas ekoutè (TWS) te vin kalite ki pi popilè nan kas ekoutè sou mache a. Android ak manifaktirè odyo swiv kostim, tankou Sony, Beats, Bose, Jabra, Senheiser, elatriye tout te lanse pwodwi yo, ak mak yo TWS sou mache a ap chanje ak chak jou pase. Apre plis pase senk ane nan devlopman, TWS san fil eklatman yo te vin pwodwi yo pi rapid-ap grandi elektwonik.
Kouman TWS + ki gen rapò ak TWS?
Lè n ap pale de TWS, nou souvan tande tèm TWS +, se konsa ki sa korelasyon yo ak diferans ki genyen ant de la?
TWS sèvi ak teknoloji a Bluetooth 5.0 prensipal ak oksilyè zòrèy transmisyon zòrèy. Lè w konekte, tèt la bezwen konekte ak zòrèy prensipal la (anjeneral zòrèy la dwat) premye, ak Lè sa a, Kovèti pou prensipal la ak zòrèy oksilyè yo konekte, se konsa tan an obligatwa pou koneksyon koneksyon. Tan. Se poutèt sa, TWS se pi sansib a entèferans ekstèn, ak konsomasyon pouvwa li se wo.
TWS+
TWS+ (Vre Wireless Stereo Plus) se yon teknoloji propriétaires nan Qualcomm, ki te prezante nan Mufliye 845 processeur prezante pa Qualcomm nan 2017 sou telefòn android. TWS+ se yon evolisyon nan TWS. Tou de nan ekoutè li yo ka dirèkteman konekte ak sous la odyo. Kòm non an sijere, zòrèy gòch la ak zòrèy dwat ka travay poukont li. Sa a pèmèt chak ekonomi resevwa siyal la odyo ki koresponn ak pèt minimòm, konekte byen vit ak ekonomi pouvwa. Pandan ke TWS + kas ekoutè konpatib ofri pi wo bon jan kalite son, karakteristik nan tou depann de sous la odyo ke yo te konpatib.
An fevriye 2018, Qualcomm te lanse TWS + teknoloji reyalize travay nòmal ant twal kaskad lè l sèvi avèk Qualcomm QCC5100 / QCC30X Bluetooth bato ak telefòn mobil ki baze sou tribin mobil tankou Mufliye 845 / 7XX / 855 / 865. Lè l sèvi avèk solisyon sa a, pral gen de lyen kominikasyon endepandan ki dirèkteman transmèt nan bò gòch la ak dwa yo reyalize koneksyon endepandan. Lè w ap jwe mizik, menm si yon sèl kaskon retire, mizik la pa pral koupe.
Sitiyasyon aktyèl la se ke tout vre earphones san fil yo konpatib ak TWS, men se pa tout nan yo sipòte TWS +.
Mache a TWS booming
Malgre ke teknoloji TWS se de pli zan pli itilize nan laptops, tablèt, ak televizyon, smartphones yo toujou aparèy la pè ki pi popilè pou TWS, ak pi gwo mizisyen smartphone ki gen ladan Apple ak Samsung te rale ploge a soti nan dènye degaje yo. Retire jack la 3.5mm odyo.
Koulye a, nan mache a TWS earfòn te devlope soti nan yon chwal nwa nan yon chwal an lò, ak mache a ak volim lavant yo te grandi piti piti ane pa ane. Nan 2020 Global Konsomatè Sondaj Odyo, Qualcomm mansyone ke adopsyon mondyal la nan tèt TWS te prèske double depi 2019, ki soti nan 23% a 42%. Sa te di, sou 42% nan konsomatè yo itilize kas ekoutè san fil yo gade televizyon, sinema, ak lòt kontni videyo. Nimewo sa a espere kontinye ap monte kòm lavi batri amelyore pi lwen.
Dapre pwevwa a nan rechèch Grand Wè, gwosè a TWS mondyal yo pral apeprè USD 25.32 milya dola nan 2020 epi li espere grandi nan yon CAGR nan 36.1% soti nan 2021 a 2028. Avèk demann lan tout tan-agrandi pou difizyon kontni makonnen ak adopsyon an rapid nan medya sosyal ak kout aplikasyon pou videyo, kwasans lan nan mache a TWS tèt espere kontinye akselere nan kèk ane kap vini yo.
Dapre Analytics Estrateji, nan 2020, lavant yo total mondyal nan tèt Bluetooth te depase 300 milyon dola, ak lavant yo nan tèt TWS te depase mwatye nan figi sa a a 170 milyon dola. Espesyalman, tandans nan devlopman nan mache mondyal la TWS se menm jan ak sa yo ki an mache a smartphone 10 ane de sa. Apple mennen endistri a ak sitou okipe mache a-wo fen, pandan y ap android piti piti penetrasyon mache a ki ba-fen nan yon estrateji ki ba-pri, ak tandans pénétration li yo Gen tou resanblans ak smartphones anvan yo. Done rechèch ki sòti nan Analytics Estrateji montre ke ak lansman de AirPods Pro, Apple AirPods lavant yo te grandi rapidman soti nan 1 milyon dola nan 2016 a 15 milyon dola nan 2018, ak yon stuping 60 milyon dola nan 2019.
Analis nan Juniper Rechèch estime ke Apple vann prèske 85 milyon AirPods nan 2020, kontablite pou apeprè 70% nan revni total TWS kategori ak yon pati 55% nan pwodwi vann.
Soti nan pèspektiv distribisyon mak, mache a TWS te premye detone pa Apple. Apre plizyè ane nan devlopman, pwodwi li yo AirPods gen yon mache trè wo nan mitan-wo fen mache a. Dapre done yo analiz ki soti nan Counterpoint, kòm nan dezyèm sezon an nan 2020, tèt twa konpayi yo nan mache a TWS yo Apple (35%), Xiaomi (10%), ak Samsung (6%). Mache.
01
Youn nan teknoloji debaz TWS: Bluetooth 5.0
Bluetooth se yon teknoloji transmisyon san fil ki teyorikman pèmèt koneksyon kout ant aparèy nan 100 mèt. Nan pratik, lè w ap itilize ti aparèy, anjeneral nou itilize yon distans efikas sou 10 mèt. Karakteristik nan pi gran nan Bluetooth se ke li pèmèt aparèy kominikasyon mobil ak òdinatè nan rezo ak transmèt done ak mesaj san yo pa itilize nan câbles. Li ka di ke teknoloji Bluetooth se yon gwo pwen vire nan devlopman kas ekoutè, epi li se youn nan teknoloji ki pi enpòtan nan TWS.
Konpare ak jenerasyon anvan an nan Bluetooth 4.2, Bluetooth 5.0, ki te soti nan mwa jen 2016, gen yon distans transmisyon pi long ak pi vit pousantaj transmisyon pi vit. Distans transmisyon efikas la se 4 fwa ke nan vèsyon an BLE 4.2, ak pousantaj transmisyon an se 2 fwa pi wo. Bluetooth 5.0 a optimize enpòtan nan pousantaj transfè ak latansi pèmèt anpil aplikasyon pou aparèy san fil ki mande pou plis enfòmasyon ak pi vit repons. An tèm de itilizasyon pratik, Pleasant transmisyon segondè nan Bluetooth 5.0 tou fè TWS de-fason pale posib, ak pousantaj ki pi wo a fè lèktur odyo plis natirèl.
Bluetooth 5.2 reprezante dènye devlopman nan teknoloji Bluetooth. Nan 2020, Bluetooth SIG te lanse LE odyo, yon nouvo jenerasyon nan estanda teknoloji Bluetooth. Li baze sou bluetooth la 5.2 estanda ak adopte nouvo "LC3" dekoratif odyo ak bon jan kalite son ak konsomasyon pouvwa ki ba, ki ka konpresyon done odyo pi efikas ak transmèt plis done sou Pleasant pi ba san yo pa sakrifye bon jan kalite odyo, ki se bon pou tou de bon jan kalite odyo ak efikasite pouvwa. Avansman ki pi antisipe nan Bluetooth 5.2 se entwodiksyon de Sync Channel, yon teknoloji ki pèmèt nou konekte plizyè aparèy Bluetooth nan yon sèl sous. Jis imajine ki jan konfòtab li ta si nou ta ka konekte nan tout aparèy nan yon fwa ak otomatikman chanje ant yo san yo pa gen manyèlman chanje koneksyon ki genyen ant li ak telefòn lan, PC, oswa televizyon lè w ap itilize TWS nan kay la.
Devlopman rapid nan TWS te kondwi amelyorasyon endistriyèl la nan manifaktirè ekipman pou chèn ekipman pou ki enpòtan. Avansman teknolojik nan chip kontwòl prensipal la, chip jesyon pouvwa, chip san fil chaje reseptè, chaje batri bwat, batri ekoulman, kontwòl manyen, ak lòt teknoloji yo te amelyore pèfòmans lan ak fonksyon nan kas ekoutè TWS ak te pote yon eksperyans itilizatè pi bon.
02
Teknoloji debaz la dezyèm nan TWS: Bluetooth chip kontwòl prensipal
Nan TWS, enpòtans ki genyen nan chip la mèt Bluetooth se pwòp tèt ou-evidan. Diferan de relativman anile telefòn mobil ak lòt kask, kondisyon yo kapasite nan TWS gen pi wo kondisyon sou gwosè a ak entegrasyon nan chip kontwòl prensipal la. Avèk adisyon a nan nouvo modil tankou rediksyon bri ak detèktè fonksyonèl, pi wo kondisyon yo mete sou itilizasyon an espas nan twou a ak entegrasyon an segondè nan chip la. Yon mèt Bluetooth SoC ak fonksyon konplè ak entegrasyon segondè bay yon garanti fò pou TWS reyalize fonksyon divès kalite.
Koulye a, gen plizyè douzèn manifaktirè nan mache a TWS kontwòl chip kontwòl, mache a se piti piti matirite, ak konpetisyon an nan mitan manifaktirè yo feròs. Mache a-wo fen reprezante pa Apple, Qualcomm, Hengxuan, ak Broadcom, ak mache a mitan-a-fen gen ladan Luoda, Realtek, ak Lanxun. Dapre estatistik enkonplè, tankou nan mwa Oktòb 2020, te gen plis pase 22 TWS mèt Bluetooth manifaktirè chip nan Lachin.
Qualcomm QCC5124 sistèm-on-chip (SoC) fèt satisfè bezwen yo nan ti aparèy pou yon gaya,-wo kalite, san fil Bluetooth koute eksperyans ak konsomasyon pouvwa ki ba pou pi long lèktur. Se achitekti a QCC5124 ki fèt pou pèfòmans segondè ak konsomasyon pouvwa ki ba. Konpare ak teknoloji anvan li yo, konsomasyon pouvwa ka redwi pa jiska 65%, pèmèt pi long lèktur odyo nan prèske tout mòd opere.
03
TWS teknoloji debaz twa: rediksyon bri aktif
Nan dènye ane yo, fonksyon an rediksyon bri nan tWS earphones te peye pi plis ak plis atansyon pa konsomatè yo, ak rediksyon bri aktif (ANC) te vin estanda a nan pwodwi elefòn-wo fen. Done rechèch sou mache Qualcomm a montre ke 71% nan konsomatè yo enterese nan anilasyon bri aktif kòm yon karakteristik.
Depi Apple lage AirPods Pro, kas ekoutè TWS yo te kòmanse akselere tranzisyon an nan TWS + ANC. Koulye a, nan endikap rediksyon bri aktif Bluetooth sou mache a tout adopte solisyon an nan separasyon an nan chip la Bluetooth ak chip rediksyon aktif. Pou TWS earphones ak espas sere entèn, solisyon an sèl-chip pa sèlman konsome mwens pouvwa, men tou kite plis espas pou aparèy acoustic ak modil batri. Se poutèt sa, achitekti sa a ap vin tou tandans nan devlopman nan TWS kas earphones. Natirèlman, nan adisyon a chip rediksyon bri aktif, efè a rediksyon bri nan kas ekoutè TWS se tou ki gen rapò ak konsepsyon an nan kavite nan kas ekoutè a, ak faktori a chip bezwen travay kole kole ak OEM / ODM manifaktirè yo.
DA7401 dyalòg la se yon mono pèfòmans-wo pèfòmans ANC ki fèt pou kas ekoutè TWS ak aparèy entelijan zòrèy yo. Li te gen yon seri 115dB lèktur dinamik, 103dB anrejistreman seri dinamik, ibrid ANC, ak achitekti revèy fleksib.
DA7402 a se yon pèfòmans ki wo, ultra-ba-pouvwa stereo-wo fidelite ki itilize koutim Dialog a ibrid teknoloji ANC bay pi fò rejè bri anbisye nan yon seri pi laj frekans, ki fè li son nan nenpòt ki anviwònman. pou eksperyans nan itilizatè pi byen. DA7402 entegre yon processeur odyo ki bay pèfòmans odyo ekselan, ki gen ladan yon seri lèktur dinamik nan 115DB ak yon pousantaj echantiyon nan 384kHz. Anplis de sa, li bay 40kHz pleasant odyo pou sipòte-wo rezolisyon odyo.
DA7402 a se youn nan pi piti kòd anilasyon bri dijital sou mache a jodi a, konsome mwatye pouvwa a nan solisyon chip dirijan jodi a ak double pèfòmans nan odyo, ki fè li ideyal pou kas ekoutè espò, aparèy entelijan zòrèy, kas ekoutè TWS, ak plis ankò.
04
TWS teknoloji debaz kat: MEMS mikwofòn
Anpil fonksyon nan tèt TWS mande pou detèktè ki koresponn ak bay sipò pyès ki nan konpitè. Koulye a, inite yo Detèktè prensipal nan tWS earphones gen ladan oratè pou jwe mizik, MEMS mikwofòn pou rediksyon bri aktif ak kominikasyon, detèktè optik pou deteksyon zòrèy, zòrèy vwa pou rediksyon bri kominikasyon, ak 360 Sis-aks detèktè pou son antoure, elatriye.
Nan tèt la TWS, mikwofòn anvan an te sitou itilize pou fonksyon an vwa. Avèk aplikasyon an nan TEC teknoloji rediksyon bri nan tws earphones, reyalize yon pi bon efè rediksyon bri, solisyon koperasyon milti-mikwofòn yo te lajman itilize, ak kondisyon yo pèfòmans nan mikwofòn yo tou ap vin pi wo ak pi wo. MEMS silisyòm bato gen avantaj ki genyen nan ti gwosè ak estabilite fò. Depi adisyon a nan yon fonksyon rediksyon bri mete pi devan kondisyon ki pi wo sou pèfòmans nan mikwofòn nan, MEMS mikwofòn yo te vin premye chwa pou pwodwi tèt TWS.

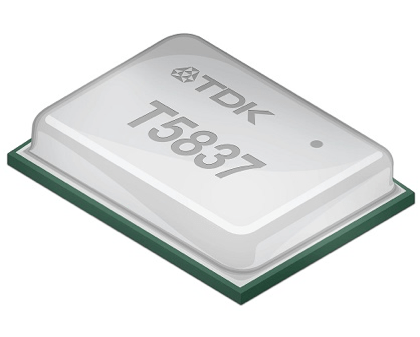

Pèfòmans segondè-wo TDK a MEMS mikwofòn T5837/38 PDM karakteristik yon pwen Acoustic Acoustic (AOP) nan 133DB SPL, yon rapò siyal-wo bri nan 68DBA, ak yon pakèt domèn dinamik lajè, ki fè li ideyal pou aplikasyon pou sòti nan trè trankil nan trè bri, tankou moun kap pale entelijan nan pikèt vwa pou aplikasyon pou APLIKASYON POU ANC TWS. T5848 SmartSound I2S MEMS mikwofòn ka bay yon pwen acoustic segondè nan 133dB SPL, yon rapò siyal-wo bri nan 68DBA, ak yon seri dinamik lajè, apwopriye pou aplikasyon pou ki mande pou pèfòmans acoustic segondè nan anviwònman dinamik ak bri.
05
TWS teknoloji debaz senk: chip jesyon pouvwa

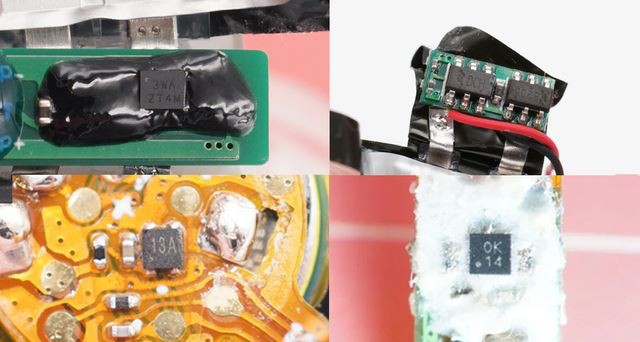

Chip jesyon pouvwa a sitou itilize pou chaje ak egzeyat TWS ekoulman, osi byen ke an tan reyèl batri siveyans, sou-egzeyat, ak siveyans ak pwoteksyon kout pandan pwosesis la chaje ak egzeyat. Malgre ke chaje a ak pouvwa egzeyat nan chip la jesyon pouvwa se relativman ti konpare ak aparèy tradisyonèl yo, pou tWS earphones ak kondisyon kapasite segondè, li nesesè pou sekirite, konsomasyon pouvwa ki ba, segondè vòltaj reziste, entegrasyon segondè, ak efikasite segondè. Kondisyon yo relativman wo.

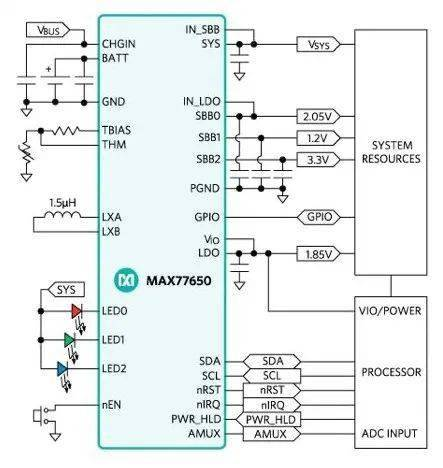

MAX77650 / MAX77651 yo trè entegre, ultra-ba-pouvwa jesyon bato (PMICs) ideyal pou pouvwa ki ba-pouvwa, gwosè-contrainte aplikasyon estrawòdinè tankou TWS kote gwosè ak efikasite yo kritik. Tou de chips gen yon regilatè SIMO buck-ranfòse ki bay twa ray pouvwa endepandan.
Anplis de sa, LDO 150mA a bay rejè riple pou odyo kòm byen ke aplikasyon pou bri-sansib. Plato a lineyè trè konfigirasyon sipòte divès kalite kapasite batri Li-ion epi li gen ladan siveyans tanperati batri pou sekirite ogmante (JEITA). Multiplexers yo analòg nan MAX77650 / MAX77651 ka chanje plizyè vòltaj entèn ak siyal aktyèl yo nan nœuds ekstèn pou siveyans ak yon ADC ekstèn. Yon koòdone bidirectional I2C ki disponib pou konfigirasyon ak tcheke estati a k ap travay nan aparèy la.
Epiloji
Kas ekoutè TWS yo se yon pati entegral nan endistri a aparèy odyo entelijan ak yon mache nasan. Yole Développement predi ke anbakman anyèl nan tèt TWS, èd tande, smartwatches, ak oratè entelijan pral depase 1.3 milya dola inite pa 2026, ak-wo kalite odyo ap vin yon dwe pou anpil aplikasyon tankou jwèt, AR / VR eksperyans, ak efè son 3D. fonksyon backup. Smartphones ak kas ekolojik gen yon trè wo degre de anfòm ekolojik. Koulye a, nan chajman mondyal la nan android telefòn mobil se sou 6 fwa ki nan Apple telefòn mobil. Li espere ke nan tan kap vini an, pataje a nan android nan endistri a telefòn TWS ap ogmante siyifikativman.

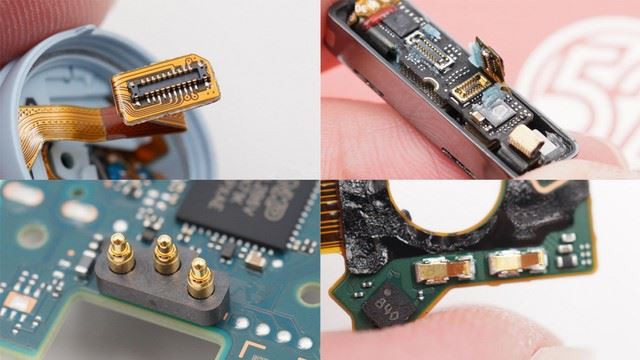

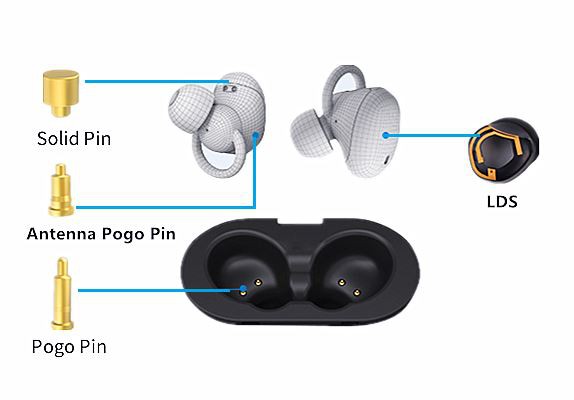

Bagay ki pi enpòtan se solisyon an pogo chaje:
