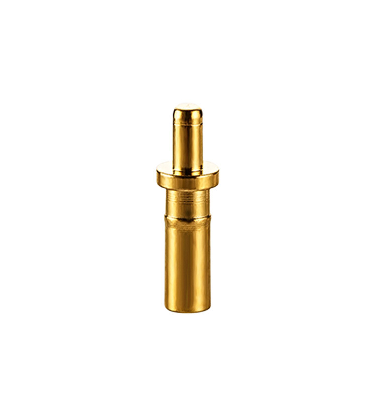

Yon entwodiksyon debaz nan POGO PIN

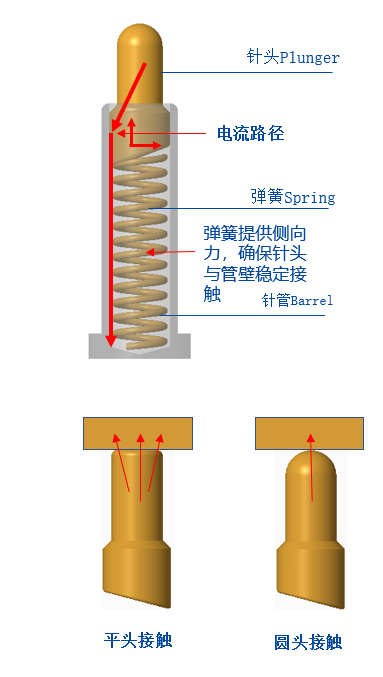

Poukisa POGO PIN gen yon estrikti bizote: Anba Plonje Pin Pogo a se nòmalman yon estrikti bizote. Fonksyon an nan estrikti a bizote se asire ke Pin Pogo a kenbe zegwi a (Plonje) an kontak ak miray ranpa a nan enteryè nan zegwi a (Tib) lè li ap travay pou ke aktyèl la sitou pase nan. Gold-plake zegwi (Plonje) ak zegwi (Tube) asire estabilite ak enpedans ki ba nan Pogo Pin.
Poukisa POGO PIN itilize yon estrikti tèt wonn? Paske Pogo Pin anjeneral relativman ti, Elastisite ki nesesè yo pa tèlman fò. Si li itilize sou yon bank pouvwa oswa ekleraj, Elastisite a se kat a senksan gram oswa menm youn oswa de kilogram. Natirèlman, li se pi bon fè li plat. , Zòn nan kontak nan tèt la plat se siyifikatif, ak fòs li yo ase yo kraze kouch oksid la nan sifas la kontak epi fè li konplètman kontakte. Pifò nan tèt wonn yo itilize sou kas ekoutè Bluetooth TWS ak mont entelijan braslè. Fòs elastik maksimòm lan pa depase 150 gram (fòs elastik nan ti bwat chaje a se ant 20-35gf), epi kontak ant sifas la ak sifas la pral gaye, epi kolòn kwiv la nan kas ekoutè a. fen pap kase. Kouch oksid la ensifizan, sa ki lakòz kontak pòv ak kontak pòv. Nan moman sa a, si yo itilize yon estrikti tèt wonn pou fè kontak pwen-a-sifas, fòs elastik la rasanble sou yon pwen, epi kontak la pral natirèlman pi plis ase.
Paramèt pèfòmans / paramèt pèfòmans
paramèt pèfòmans kle
A. Travay vòltaj: Mwens pase 12 Volts DC
B. Rated aktyèl: 1.0 Ampères /Pin
C. Tanperati travay: -40 degre a 85 degre.
D. Tanperati depo: 25 degre plis / -3 degre.
E. Imidite anviwònman travay: 10 pousan RH a 90 pousan RH
F. Durabilité (lavi): 10,000 sik.
G. Kontak rezistans: 200 mOhm Max. @k ap travay konjesyon serebral
(Pandan konjesyon serebral k ap travay: 200mOhm/Max)
Pwosesis Faktori Pogo Pin
Pogo pin Asanble metòd/pwodwi asanble metòd
PIN (Plonje): an kwiv plake lò (C36 {{10}} 4), epesè kouch galvanoplastie a varye selon aplikasyon diferan. Anjeneral, nikèl-plake 1.25 ~ 2.5um (konvèti nan 50 ~ 100µ "), ak Lè sa a, lò-plake 0.075 ~ 0.75um (konvèti nan 3 ~ 30µ "), oswa pwosesis konpoze plating.
Tib zegwi (barik): an kwiv plake an lò (C36 {{10}} 4), epesè kouch galvanoplastie a varye selon okazyon diferan. An jeneral, nickel-plated 1.25 ~ 2.5um (konvèti nan 50 ~ 100µ "), ak Lè sa a, lò-plake 0.075 ~ 0.75um (konvèti nan 3 ~ 30µ "), oswa pwosesis plating konpoze.

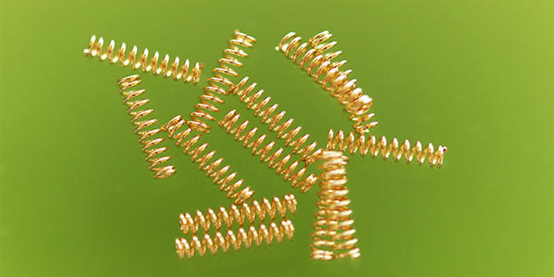

Prentan: SUS 304 oswa SWP (fil pyano)
Lojman: PA46, PA9T, ki PA4T ak LCP ka itilize kòm materyèl san alojene
Kouvri (CAP): PA46, PA9T, ki PA4T ak LCP ka fèt ak materyèl san alojene.
Ki paramèt yo bezwen konfime lè w ap itilize Pogo PIN nan konsepsyon devan-fen?
① Konfime distans ki soti nan tablo PCB a ak sifas kontak kolòn kòb kwiv mete sou fen kask (ki se wotè k ap travay nan POGO PIN la).
② Konfime distans ki soti nan tablo PCB la ak sifas plastik bwat chaje a (ki se, wotè maksimòm zegwi POGO PIN, zegwi a pa dwe depase wotè sa a).
③ Konfime distans ki genyen ant sant zegwi PIN la ak sant sèk la
(Konfime gwosè chapo a lè tape pita, pou anpeche entèferans pandan patching SMT).
④ Konfime gwosè tablo PCB la ak espas ki anba tablo a
(Optimize ak amelyore pou POGO PIN).
PS: Dyamèt tablo PCB la rekòmande yo dwe 1.6mm, epi li rekòmande pou fè yon estrikti atravè tablo a pou efè a pi bon epi li gen avantaj sa yo: ① Patch la pi fèm; ② Espas tib zegwi a ogmante, zegwi a pre-bourade plis, ak kontak la pi ase.
Poukisa yo ta dwe bizote anba a nan zegwi a: Si li se plat, aktyèl la pral fèt pa sezon prentan an, ki gen gwo kondisyon sou sezon prentan an, ak sezon prentan an tèlman mens ke li se fasil boule.
