Rapò tès Pogo Pin Sèl nou an
| 产品 料 号 Nimewo Pati Pwodwi a | ZK200040 | 样品数量 | 5 | 判定 | PASE echwe | |
| Specifications 规格 Espesifikasyon pwodwi yo | PIN-2.0-0.5-1.5-3.0-4.0 | 测试时间 | 2018.4.9 | |||
| 产品 材质 materyèl pwodwi | C3604（国标铜） | 产品工艺 | 针头 针 管 ： 镀金 3u" | |||
| 名称 名称 non pwojè a | Tès Flite Sèl | |||||
| Purposes 目的 Rezilta tès yo | 按 产品 要求 进行 盐雾 测试 ， 验证 产品 符合 盐雾 试验 要求 Pote tès tès espre sèl selon kondisyon pwodwi pou verifye si pwodwi a satisfè kondisyon tès espre sèl la | |||||
| 测试 设备 Ekipman pou fè tès la | 盐雾 测试 仪器 ， 力 与 电阻 动态 测试 仪器 Sèl ekipman tès espre, fòs, ak rezistans ekipman tès dinamik | |||||
| 标准 标准 tès estanda | 1. 测试 条件 ： 盐水 浓度 ： 5 ± 1 ％ ， PH 值 6.5 ～ 7.2 (35 ℃) 2. 试验箱温度：35±2℃，压力桶温度：47±2℃ 3. 喷雾 量 收集 ： 1-2mL / hour.80cm² ， 测试 时间 ： 24hours 4. 测试 完成 后 ， 以 清水 冲洗 样品 表面 ， 并 用 毛刷 将 样品 表面 的 Nacl 沉积物 去除 5. 在温室下待其自然恢复2H后观察试样外观，弹力，阻抗需符合规定要求 1. Kondisyon tès yo: konsantrasyon sèl: 5 ± 1%, valè PH 6.5 ～ 7.2 (35 ℃) 2. tanperati chanm tès: 35 ± 2 ℃, tanperati barik presyon: 47 ± 2 ℃3. Koleksyon volim espre: 1-2mL / hour.80cm², tan tès: 24hours 4. Apre tès la fini, rense sifas echantiyon an avèk dlo pwòp, epi sèvi ak yon bwòs pou retire depo NaCl sou sifas echantiyon an. 5. Obsève aparans echantiyon an apre li retabli natirèlman pou 2H anba lakòz efè tèmik la, Elastisite a ak enpedans dwe satisfè kondisyon yo espesifye | |||||
| 标准 标准 estanda jijman | 1、盐雾测试后，试样表层不可有氧化，腐蚀，变色等异常； 2、弹力，阻抗符合图纸要求。 1. Apre tès la espre sèl, pa ta dwe gen okenn anomali tankou oksidasyon, korozyon, dekolorasyon, elatriye sou sifas echantiyon an; 2. Elastisite a ak enpedans satisfè kondisyon ki nan desen yo. | |||||
| 结果 Results Rezilta tès yo | 项目 项目 Tcheke atik la | 检查判定 | 工作 行程 ： 0.5mm | |||
| 弹力（g） | 阻抗（mΩ） | |||||
| 测试前 B | 测试后 A | 测试前 B | 测试后 A | |||
| 79.6 | 78.6 | 9.3 | 10.2 | |||
| Appearance aparans deyò | 无外观不良 | 84.5 | 82.3 | 8.5 | 9.9 | |
| 针头 pinhead | 无 掉 PIN | 87.6 | 86.9 | 7.9 | 8.6 | |
| 针 管 Tib zegwi | 无脱金 | 85.5 | 87.6 | 10.5 | 10.1 | |
| Elo 压 Preload | 顺畅无缩针 | 83.2 | 85.4 | 11.3 | 12.5 | |

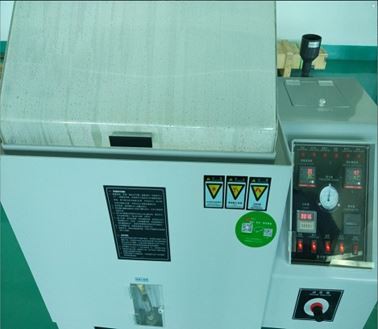

Ekipman tès Flite Sèl
