Konsèp konsepsyon debaz la,Konsepsyon plonje, akTravay Wotè nan Pogo Pin

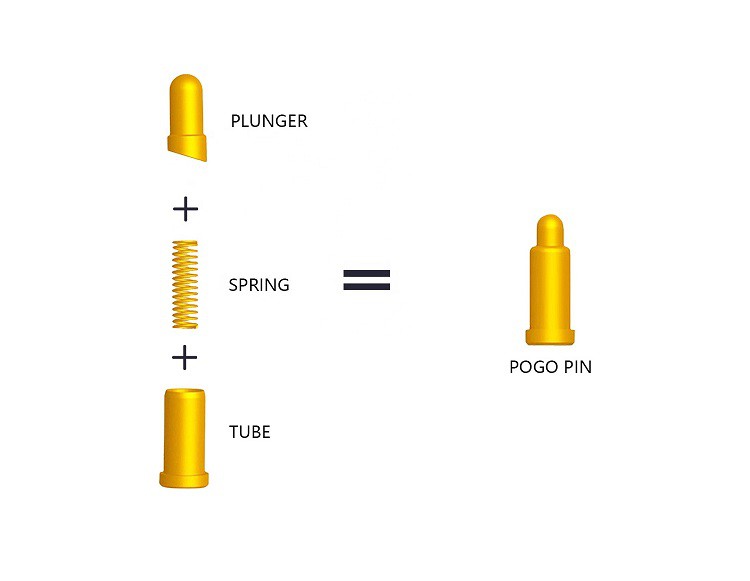

Konsèp konsepsyon debaz la nan Pogo Pin (konektè prentan-chaje):
Karakteristik elektrik yo pral aktivman jwenn chemen an ak pi piti rezistans nan kondwi aktyèl la, kondisyon ki pi bon
Aktyèl la pral fèt soti nan arbr zegwi a nan miray la nan tib deyò a ak Lè sa a, nan PCB la. Nan moman sa a, valè rezistans lan se pi piti a.
Konsepsyon plonje debaz la nan Pogo Pin (konektè Spring-chaje):
Ke patipri
Konsepsyon Bias Tail la se pi komen ak pi bon mache pou pwodwi ak yon bon balans ant pèfòmans, pri, ak gwosè. Konsepsyon sa a ka garanti enpedans anba ki estab.
Avantaj: rezistans ki ba ak ki estab
Fè egzèsis tounen
Se egzèsis la tounen anjeneral yo itilize nan yon anviwònman ki gen ti konektè, tankou ekoutè san fil, smartphones, oswa ti aparèy IoT. gwosè a ti ka satisfè kondisyon yo elastisite nan kliyan paske longè sezon prentan nan konsepsyon sa a ka depase longè tib zegwi a. Nan kèk ka kote espas limite.
Konsepsyon kòn
Sa a kalite konsepsyon se chwa ki pi bon pou konektè a ak kondisyon konsantrikite segondè paske sezon prentan an ka pi byen mete sou PIN la ke conique nan aks la PIN dirèkteman. se ke conique sou anba a nan aks la PIN mete nan andedan an nan sezon prentan an, diminye souke nan aks la PIN. Avantaj: Fasil vire, ti skewness, pri ki ba.
Konsepsyon boul
Konsepsyon boul la se opsyon ki pi bon pou anviwònman difisil tankou machin lou, chaje, ak aplikasyon medikal, kontak la pi estab, ak gwo aktyèl enpòtan.
Avantaj: rezistans ki estab, ka ale nan gwo aktyèl
Wotè debaz k ap travay nan Pogo Pin (konektè prentan-chaje):
Anjeneral, kantite konpresyon pandan operasyon an se 2/3 nan vwayaj total, si kantite konpresyon ase, fòs pozitif la twò ba pou enpedans la pa estab.
Sèvi ak yon peny pogo nan wotè k ap travay ap ogmante durability ak pèfòmans nan konektè a anpil.
Plak kontak batri a oswa dwèt an lò ki konekte pin pogo a dwe san pousyè tè, oksidasyon, elatriye.
Tanpri mete restriksyon sou itilizasyon nan seri espesifikasyon ki endike nan desen an.
